MV5 U50/25

Datamartiisi koodien merkintäElektro-pneumaattinenPistemerkintäIntegroitavat

Sopii kaikkiin integrointi tarpeisiin

Ihanteellinen ratkaisu pieniin tiloihin

Videos

Mallimerkinnät

Downloads

Tuotteen yksityiskohdat

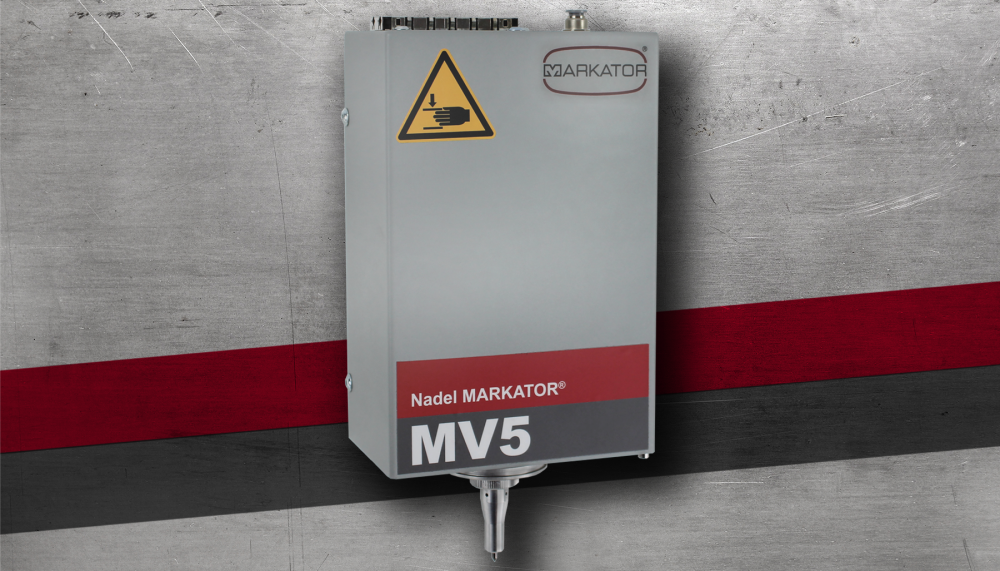

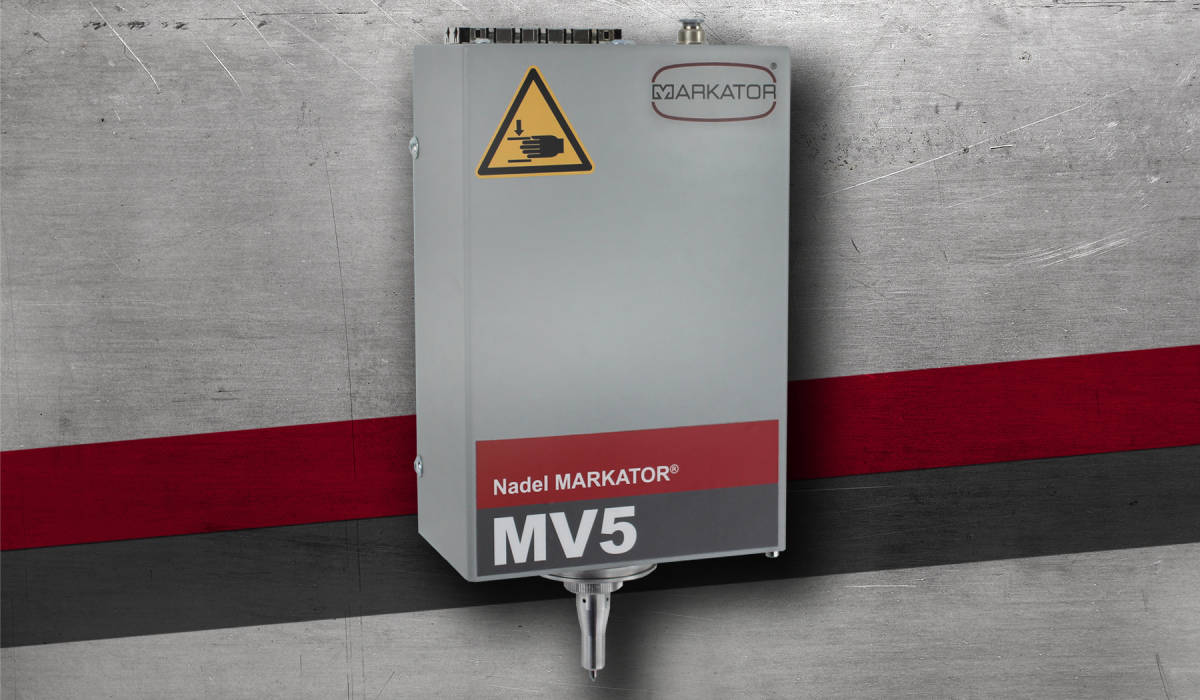

Pienikokoista kompaktia pistemerkintälaitteistoa MV5 U50 / 25 käytetään kaikenlaisten työkappaleiden pysyvään merkintään. Merkintäpää on vakaasti ohjattu ja sitä voidaan käyttää yhdessä suuritehoisten askelmoottoreiden kanssa missä tahansa asennossa. Integraatioyksikkö vakuuttaa lyhyimmillä merkintäajoilla. Merkintä tapahtuu nopeasti värähtelevällä kiinteällä merkintäneulalla. Sitä on saatavana erikokoisina, jotta merkinnät voidaan räätälöidä eri materiaaleille sopivaksi.

MODULAARINEN JÄRJESTELMÄ

Yksinkertainen ja tilaa säästävä integrointi tuotanto-, kokoonpano- ja testaustiloihin erittäin kompaktin rakenteen ansiosta
Optimaaliset mukautusvaihtoehdot
Korkea toiminnallisuus yhdistämällä eri ohjausjärjestelmiin

LUOTETTAVA

Erityisen korkea laatu
Suuri toistotarkkuus
Erittäin tarkka ja vääristymätön merkintätulos, johtuu optimaalisesta voimansiirrosta merkittävään komponenttiin
Vakaa mekaniikka korkealaatuisten, kaksoisohjattujen lineaaristen ohjaimien avulla X- ja Y-suuntiin

KORKEA SUORITUSKYKY

Korkea merkintävoima pneumaattisella työkalulla
Nopeasti värisevä merkintätappi tarkkojen viivamerkintöjen ja nopeiden merkintäaikojen saavuttamiseksi
Neulan runko on huoltovapaa, jolloin merkintäneula pystytään vaihtamaan

Merkintäalue (x / y): 50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm

Paino: alkaen 2,5 kg

Käytettävissä olevat merkit: Alkaen 1,0 mm, säädettävissä porrastetusti 1/10

Käytettävissä olevat merkit: Isot ja pienet kirjaimet A - Z, luvut 0-9, erilaiset välimerkit

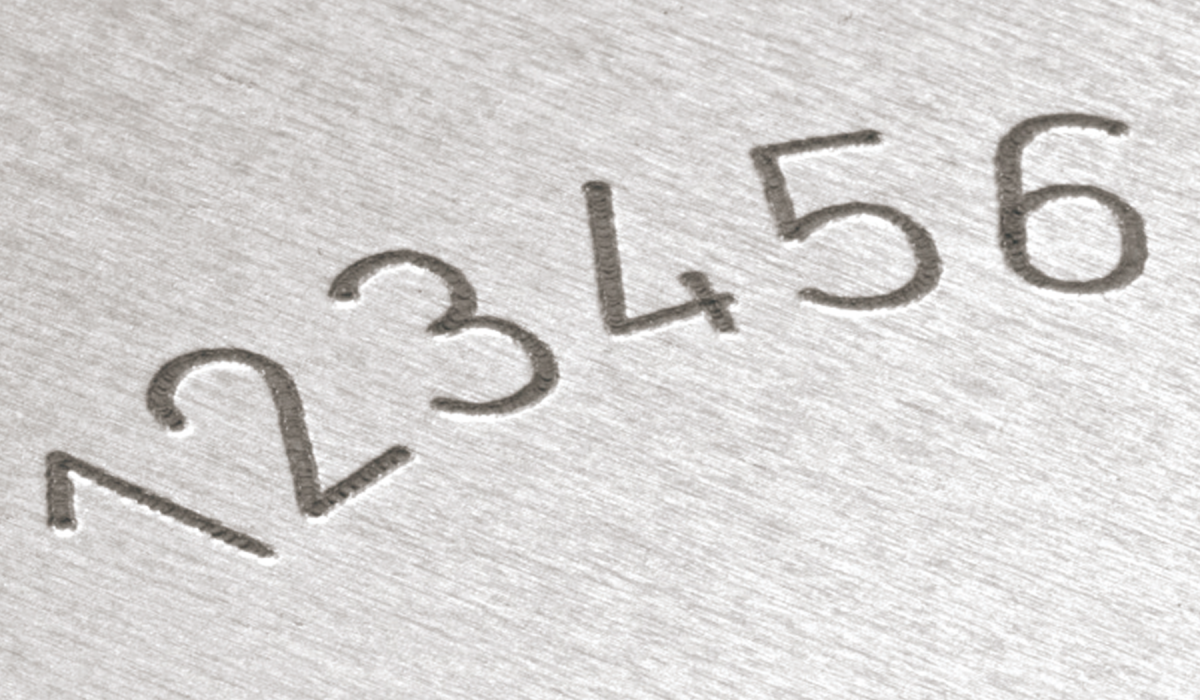

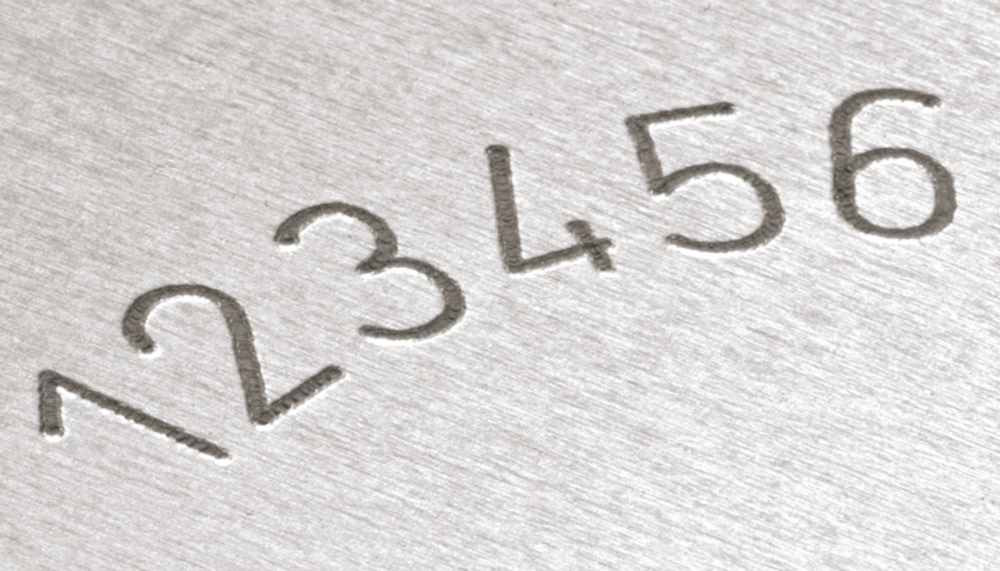

Fontit: Vakiona, samanlainen kuin DIN 1451 yhtenäisellä viivalla tai yksittäisillä pisteillä, fonttikoko 5 x 7 ja 9 x 13

Askelmoottoreiden resoluutio: 0,0125 mm korkealaatuisten merkintöjen saamiseksi

Suojakotelo: Kevlar, kumi, nahka

Asennusasento: Mikä tahansa, 0 ° - 360 °

Ohjainyksiköt

Täältä löydät sopivat keskusyksiköt tälle merkintäpäälle.

	MV5 ZE 101 XL	MV5 ZE 401 XL

19 tuuman versio:	ei	kyllä
Plug-in korttipaikat:	2	4
Käyttö / tietojen syöttö:	Kosketusnäyttö	Kapasitiivinen näppäimistö
Liitännät:	2x USB-A, 1x USB-B, RJ45	2x USB-A, 1x USB-B, RJ45
IP54:	kyllä	kyllä
Tiedonsiirtokortti (lisävaruste):	PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)	PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP/ IP (lisävaruste):	kyllä	kyllä
Valmiiksi konfiguroitu PLC-toimintomoduuli, esim. TIA (lisävaruste):	kyllä	kyllä
Turvareleyksikkö (lisävaruste):	kyllä	kyllä
